Használhatók-e 3D-nyomtatott formák műanyag prototípus fröccsöntéséhez?

Használhatók-e 3D-nyomtatott formák műanyag prototípus fröccsöntéséhez?

Mint a műanyag prototípusok beszállítója, első kézből lehettem tanúja a gyártási technológiák gyors fejlődésének. Iparunkban gyakran felmerülő kérdés, hogy a 3D-nyomtatott formák hatékonyan használhatók-e műanyag prototípus-öntéshez. Ebben a blogbejegyzésben elmélyülök ebben a témában, feltárva a 3D-nyomtatott formák műanyag prototípus-készítésre való felhasználásának megvalósíthatóságát, előnyeit, korlátait és valós alkalmazási lehetőségeit.

3D - nyomtatott öntőformák megvalósíthatósága műanyag prototípus készítéséhez

A rövid válasz: igen, a 3D-nyomtatott formák használhatók műanyag prototípus-formázására. A 3D nyomtatási technológia fejlődésével lehetővé vált nagy pontosságú és összetett formák létrehozása. A modern 3D nyomtatók különféle anyagokat használhatnak, beleértve a gyantákat és a műanyagokat, amelyek bizonyos mértékig ellenállnak a műanyag fröccsöntési folyamatában járó nyomásoknak és hőmérsékleteknek.

A 3D-nyomtatott formák műanyag prototípus-készítéshez való felhasználásának folyamata jellemzően az öntőforma digitális modelljének elkészítését jelenti számítógéppel segített tervezési (CAD) szoftver segítségével. Ezt a modellt ezután elküldik egy 3D-s nyomtatóra, amely rétegről rétegre felépíti a formát. Miután a formát kinyomtatták, felhasználható öntési folyamatban, például fröccsöntésben, műanyag prototípusok előállítására.

A 3D-s nyomtatott formák előnyei műanyag prototípus készítéséhez

1. Költséghatékonyság
   A hagyományos formakészítési módszerek, mint például a megmunkálás, drágák lehetnek, különösen kisüzemi gyártás vagy prototípusgyártás esetén. A 3D - nyomtatott formák viszont jelentősen csökkenthetik a költségeket. Nincs szükség drága szerszámozásra vagy bonyolult megmunkálási műveletekre. A 3D nyomtatáshoz használt anyagok költsége gyakran alacsonyabb, mint a hagyományos öntőforma készítő anyagoké, és a beállítási idő is sokkal rövidebb.
2. Gyors prototípuskészítés
   A 3D-nyomtatott formák egyik legjelentősebb előnye a prototípusok gyors elkészítésének képessége. A hagyományos formakészítés során hetekig vagy akár hónapokig is eltarthat a forma tervezése, megmunkálása és tesztelése. A 3D nyomtatással egy öntőforma néhány óra vagy nap alatt elkészíthető. Ez a gyors átfutási idő gyorsabb termékfejlesztési ciklusokat tesz lehetővé, lehetővé téve a vállalatok számára, hogy gyorsabban vigyék piacra a termékeket.
3. Tervezési rugalmasság
   A 3D nyomtatás páratlan tervezési rugalmasságot kínál. Olyan összetett geometriák és belső szerkezetek, amelyeket a hagyományos formakészítési módszerekkel nehéz vagy lehetetlen lenne megvalósítani, könnyen nyomtathatók. Ez lehetővé teszi a tervezők számára, hogy innovatív és optimalizált műanyag prototípusokat hozzanak létre. Például rácsos szerkezetek építhetők be a formatervezésbe, hogy csökkentsék a súlyt az erő megőrzése mellett.
4. Testreszabás
   A 3D-nyomtatott formák ideálisak testreszabott vagy kis volumenű gyártáshoz. Minden forma könnyen módosítható vagy testreszabható a konkrét tervezési követelmények alapján. Ez különösen hasznos egyedi műanyag prototípusok létrehozásához különböző kliensek vagy alkalmazások számára.

A 3D-s nyomtatott öntőformák korlátai műanyag prototípus készítéséhez

1. Anyagi korlátok
   Előfordulhat, hogy a 3D nyomtatáshoz használt anyagok nem rendelkeznek ugyanazokkal a mechanikai tulajdonságokkal, mint a hagyományos formakészítő anyagok. Például a 3D-nyomtatott formák hőállósága és kopásállósága alacsonyabb lehet, mint az acél- vagy alumíniumformáké. Ez korlátozhatja az önthető műanyagok típusát és az egyetlen formából előállítható alkatrészek számát.
2. Felületkezelés
   Előfordulhat, hogy a 3D-nyomtatott formák felülete nem olyan sima, mint a hagyományos formáké. Ez a műanyag prototípusok kevésbé tökéletes felületi minőségét eredményezheti. A felület minőségének javítása érdekében utófeldolgozási lépésekre, például csiszolásra vagy polírozásra lehet szükség.
3. Méretpontosság
   Bár a 3D nyomtatási technológia jelentősen fejlődött, a nagy pontosságú méretpontosság elérése továbbra is kihívást jelenthet. A nyomtatási folyamat kis eltérései mérethibákhoz vezethetnek a szerszámban, ami befolyásolhatja a műanyag prototípusok minőségét.

Valós alkalmazások

A korlátok ellenére a 3D-nyomtatott formákat a műanyag prototípusok gyártására szolgáló valós alkalmazások széles skálájában használják.

1. Terméktervezés és -fejlesztés
   A terméktervezési fázisban 3D-nyomtatott formákat használnak, hogy gyorsan készítsenek műanyag prototípusokat tesztelésre és értékelésre. A tervezők gyors iterációkat hajthatnak végre a prototípusok visszajelzései alapján, csökkentve ezzel a termékfejlesztés idejét és költségeit.
2. Orvosi eszköz prototípus készítése
   Az orvostechnikai eszközök iparában gyakran van szükség egyedi és kis térfogatú műanyag alkatrészekre. A 3D - nyomtatott öntőformák kiválóan alkalmasak erre az alkalmazásra, lehetővé téve a prototípusok gyors gyártását teszteléshez és validáláshoz.
3. Fogyasztói termék prototípus készítése
   A fogyasztási cikkekhez, például elektronikai cikkekhez és háztartási cikkekhez 3D-nyomtatott formák használhatók olyan prototípusok létrehozására, amelyek nagyon hasonlítanak a végtermékre. Ez segíti a marketinget és a felhasználói tesztelést a teljes körű gyártás előtt.

Összehasonlítás a hagyományos fröccsöntéssel különböző műanyagokhoz

A 3D-nyomtatott öntőformák műanyag prototípusok készítéséhez való használatának mérlegelésekor fontos összehasonlítani azokat a hagyományos fröccsöntéssel a különböző típusú műanyagokhoz.

• Pla fröccsöntés:Pla fröccsöntésnépszerű választás a környezetbarát műanyag termékek körében. Míg a hagyományos fröccsöntéssel kiváló minőségű Pla-alkatrészek készíthetők, a 3D-nyomtatott formák költséghatékony és gyors alternatívát jelenthetnek a prototípusgyártáshoz. A 3D-nyomtatott formák alacsonyabb hőállósága kevésbé lehet probléma a Pla esetében, mivel viszonylag alacsony olvadáspontja van.

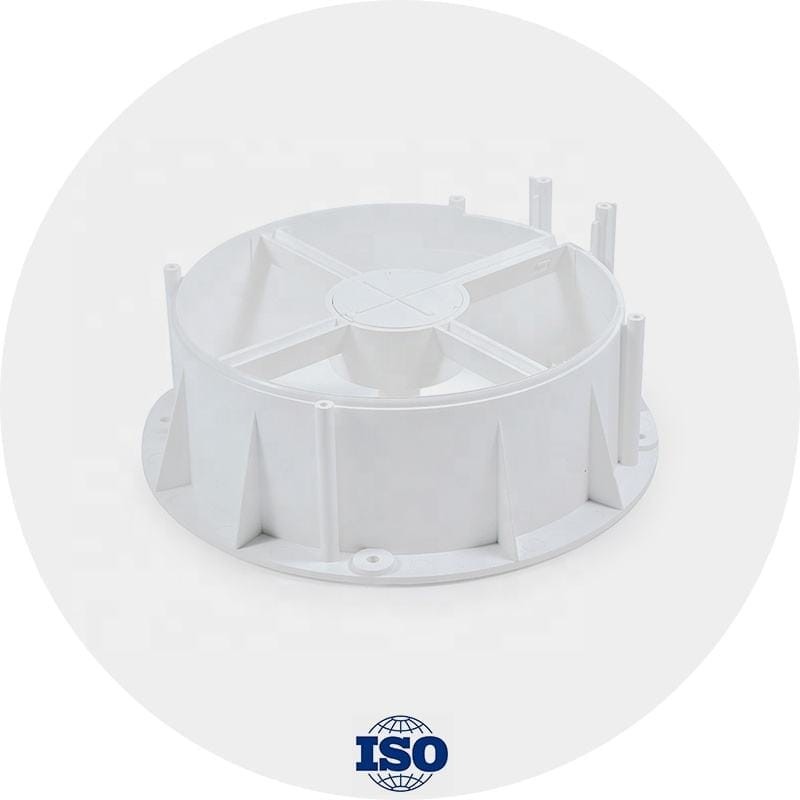

• Delrin fröccsöntés:Delrin fröccsöntésnagy szilárdságú és kopásálló alkatrészek gyártására használják. A Delrin fröccsöntéshez gyakran a hagyományos formákat részesítik előnyben a magas hőmérséklet és nyomás miatt. A kezdeti prototípuskészítéshez azonban 3D-nyomtatott formák használhatók a tervezési koncepció gyors értékeléséhez.
• Pp Formázás:Pp Formázásszéles körben használják a különböző iparágakban. A 3D-nyomtatott öntőformák életképes lehetőséget jelenthetnek a Pp-prototípusok készítéséhez, különösen kisüzemi gyártás esetén, vagy amikor gyors átdolgozásra van szükség.

Következtetés

Összefoglalva, a 3D-nyomtatott formák értékes eszközei lehetnek a műanyag prototípus-formázásának. Jelentős előnyöket kínálnak a költséghatékonyság, a gyors prototípuskészítés, a tervezési rugalmasság és a testreszabhatóság tekintetében. Vannak azonban bizonyos korlátaik is, például anyagkorlátozások, felületkezelési problémák és méretpontossági kihívások.

Prototípus fröccsöntő műanyag beszállítóként folyamatosan új technológiákat és módszereket kutatunk, hogy ügyfeleinknek a lehető legjobb megoldásokat kínáljuk. Legyen szó 3D-nyomtatott öntőformákról vagy hagyományos formakészítési módszerekről, célunk, hogy segítsük ügyfeleinket abban, hogy termékeiket gyorsabban és hatékonyabban vigyék piacra.

Ha érdekli a műanyag prototípus fröccsöntés, és szeretné megvitatni konkrét igényeit, kérjük, vegye fel velünk a kapcsolatot egy részletes konzultációért. Szakértői csapatunk készséggel áll rendelkezésére, hogy megtalálja a legmegfelelőbb megoldást projektje számára.

Hivatkozások

• Gibson, I., Rosen, DW és Stucker, B. (2015). Additív gyártási technológiák: 3D nyomtatás, gyors prototípuskészítés és közvetlen digitális gyártás. Springer.
• Wohlers, T. és Gornet, D. (2018). Wohlers-jelentés 2018: 3D nyomtatás és adalékanyagok gyártása az iparágban. Wohlers Associates.
• Campbell, IM és Evans, B. (2008). Fröccsöntési kézikönyv. Elsevier.
