Melyek az OEM CNC megmunkálási folyamatok különböző típusai?

OEM CNC megmunkálás beszállítóként első kézből tapasztalhattam azt a figyelemre méltó sokoldalúságot és pontosságot, amelyet a CNC megmunkálás a különböző iparágakban jelent. A CNC, vagy Computer Numerical Control, a megmunkálás olyan gyártási folyamat, amelyben előre programozott számítógépes szoftver diktálja a gyári szerszámok és gépek mozgását. Ezzel a technológiával olyan nagy pontosságú és összetett alkatrészeket lehet létrehozni, amelyek konzisztenciája olyan szintű, amelyet nehéz kézi módszerekkel elérni. Ebben a blogban az OEM CNC megmunkálási folyamatok különböző típusait fogom feltárni, amelyeket ügyfeleink változatos igényeinek kielégítésére kínálunk.

1. Marás

A CNC marás az egyik leggyakoribb és legsokoldalúbb megmunkálási folyamat. Ez azt jelenti, hogy egy forgó vágószerszámot használnak az anyag eltávolítására a munkadarabból, hogy létrehozzák a kívánt formát. A vágószerszám több tengelyben is mozoghat, lehetővé téve összetett 2D és 3D alakzatok létrehozását.

• 3 tengelyes marás: Ez a CNC marás legalapvetőbb formája, ahol a forgácsolószerszám három tengely mentén mozoghat: X, Y és Z. Egyszerű, sík felületű és egyenes élű alkatrészek készítésére alkalmas. Használható például rések, zsebek és lyukak marására egy munkadarabban.
• 4 tengelyes marás: Az X, Y és Z tengelyek mellett a 4 tengelyes marás egy forgástengelyt is hozzáad (általában az A tengelyt). Ez lehetővé teszi a munkadarab elforgatását a megmunkálási folyamat során, ami lehetővé teszi bonyolultabb formák, például ívelt felületek és szögletes jellemzők létrehozását.
• 5 tengelyes marás:5 tengelyes CNC szervizkét további forgástengely (általában az A és B tengely) hozzáadásával a következő szintre emeli a marást. Az 5 tengelyes marással a vágószerszám gyakorlatilag bármilyen szögből megközelítheti a munkadarabot, így rendkívül összetett és organikus formák hozhatók létre. Ez az eljárás ideális a repülőgépipar, az autóipar és az orvosi ipar számára készült alkatrészek gyártásához, ahol a precizitás és a komplexitás döntő fontosságú.

2. Esztergálás

A CNC esztergálás egy másik széles körben használt megmunkálási eljárás, különösen hengeres alkatrészek előállítására. Az esztergálás során a munkadarab forgatható, miközben egy vágószerszám mozog a munkadarab felületén, hogy eltávolítsa az anyagot.

• Egypontos esztergálás: Ez az esztergálás legalapvetőbb formája, amikor egyetlen vágószerszámmal távolítják el az anyagot a munkadarabról. Alkalmas egyszerű hengeres formák, például tengelyek, csapok és perselyek létrehozására.
• Többtengelyes esztergálás: A többtengelyes esztergagépek több műveletet is végezhetnek egyidejűleg, például esztergálást, marást és fúrást. Ez lehetővé teszi összetettebb alkatrészek létrehozását egyetlen összeállításban, csökkentve a gyártási időt és növelve a hatékonyságot.
• Svájci esztergálás: A svájci esztergálás az esztergálás egy speciális formája, amelyet általában kisméretű, precíziós alkatrészek gyártására használnak. A svájci esztergálásnál a munkadarabot befogópatronban tartják és egy vezetőperselyen keresztül vezetik, miközben a vágószerszám a munkadarab hosszában mozog. Ez az eljárás lehetővé teszi az alkatrészek nagy pontosságú megmunkálását szűk tűréssel és összetett geometriával.

3. Fúrás

A CNC fúrás egy olyan eljárás, amellyel lyukakat készítenek a munkadarabon. Ez magában foglalja egy forgó fúrószár használatát az anyag eltávolítására a munkadarabból.

• Hagyományos fúrás: A hagyományos fúrás a fúrás legalapvetőbb formája, ahol a fúrószárat állandó sebességgel és mélységgel adagolják a munkadarabba. Alkalmas egyszerű, egyenletes átmérőjű furatok létrehozására.
• Mélylyuk fúrása: A mélylyukfúrást 10:1-nél nagyobb mélység-átmérő arányú furatok készítésére használják. Ez a folyamat speciális berendezéseket és technikákat igényel a lyukak pontosságának és minőségének biztosítása érdekében.
• Koppintás: A menetfúrás belső menetek létrehozására szolgáló folyamat egy furatban. Ez magában foglalja egy csap segítségével a szálak bevágását a lyuk falába. A menetfúrás CNC gépen is elvégezhető menetfúró tartozék segítségével.

4. Köszörülés

A CNC-csiszolás egy precíziós megmunkálási eljárás, amellyel kis mennyiségű anyagot távolítanak el a munkadarabról a magas szintű felületminőség és méretpontosság elérése érdekében.

• Felületi csiszolás: A felületi csiszolással egy munkadarabon sík felületet készítenek. Ez magában foglalja a köszörűkorong használatát az anyag eltávolítására a munkadarab felületéről. A felületi csiszolással javítható a munkadarab síksága, párhuzamossága és felületi minősége.
• Hengeres köszörülés: A hengeres köszörüléssel hengeres formát hoznak létre a munkadarabon. Ez magában foglalja a köszörűkorong használatát az anyag eltávolítására a munkadarab külső felületéről. A hengeres köszörüléssel javítható a hengeres rész kereksége, egyenessége és felületi minősége.
• Központ nélküli köszörülés: A központ nélküli köszörülés a köszörülés egy speciális formája, amelyet hengeres részek köszörülésére használnak központi furat nélkül. A középpont nélküli köszörülésnél a munkadarabot egy köszörűkorong és egy szabályozókorong közé támasztják, míg egy munkatámasz penge támasztja meg a munkadarabot. Ez az eljárás lehetővé teszi az alkatrészek nagy pontosságú megmunkálását szűk tűréssel és kiváló felületi minőséggel.

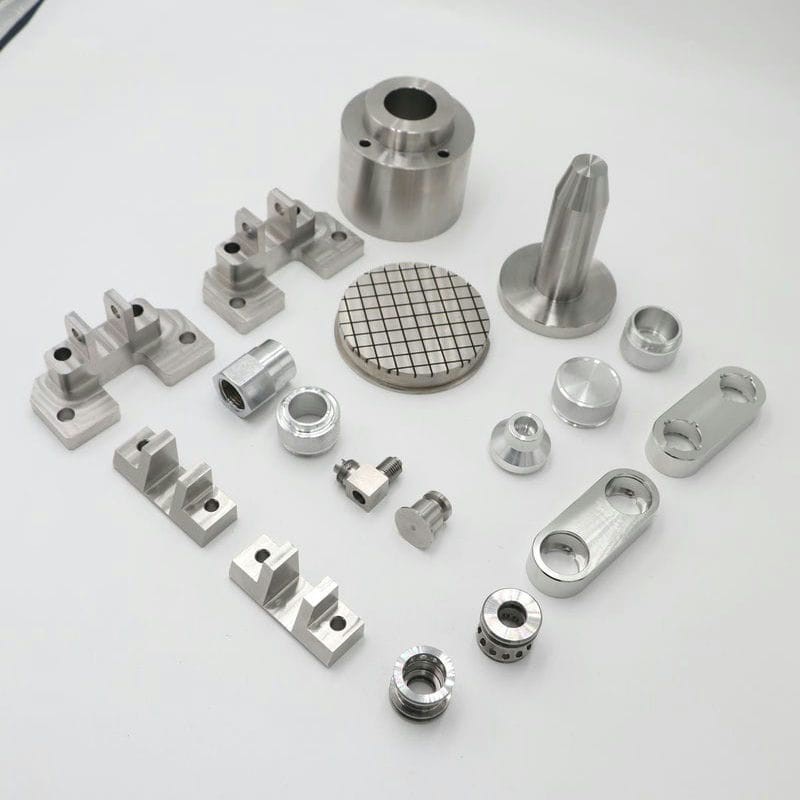

5. Útválasztás

A CNC marás olyan folyamat, amelyet anyagok, például fa, műanyag és kompozitok vágására, formázására és gravírozására használnak. Ez magában foglalja egy forgó maró bit használatát az anyag eltávolítására a munkadarabból.

• 2D Routing: A 2D marás lapos formák és minták létrehozására szolgál egy munkadarabon. Ez magában foglalja a maró bit használatát a munkadarab felületén 2D pálya mentén történő vágáshoz. A 2D-s útválasztást általában táblák, dekoratív panelek és betétek készítésére használják.
• 3D Routing: A 3D-s útválasztást háromdimenziós formák és minták létrehozására használják egy munkadarabon. Ez magában foglalja a maró bit használatát a munkadarab felületén egy 3D-s pálya mentén történő vágáshoz. A 3D-s útválasztást általában szobrok, formák és prototípusok készítésére használják.
• CNC útválasztási szolgáltatásoka képességek széles skáláját kínálja, beleértve a nagy sebességű megmunkálást, a többtengelyes megmunkálást és az egyedi szerszámozást. Ez lehetővé teszi, hogy összetett és precíz alkatrészeket készítsünk különféle anyagokból.

6. Elektromos kisüléses megmunkálás (EDM)

Az elektromos kisüléses megmunkálás (EDM) egy nem hagyományos megmunkálási eljárás, amely elektromos kisüléseket használ az anyag eltávolítására a munkadarabból.

• Huzal EDM: A huzalos szikraforgácsolás olyan eljárás, amelyet egy vékony huzalelektróda segítségével bonyolult formák vágására használnak a munkadarabban. A huzalelektródát átvezetik a munkadarabon, és elektromos kisülések segítségével erodálják az anyagot. A huzalos szikraforgácsolás szűk tűréssel és összetett geometriájú alkatrészek, például matricák, formák és orvosi implantátumok készítésére alkalmas.
• Sinker EDM: A Sinker EDM egy olyan eljárás, amellyel üregeket és formákat hoznak létre a munkadarabban formázott elektróda segítségével. Az elektródát dielektromos folyadékba merítik, és elektromos kisüléseket használnak az anyag erodálására. A Sinker EDM alkalmas összetett formájú és mély üregű alkatrészek, például fröccsöntő formák és fröccsöntő szerszámok létrehozására.

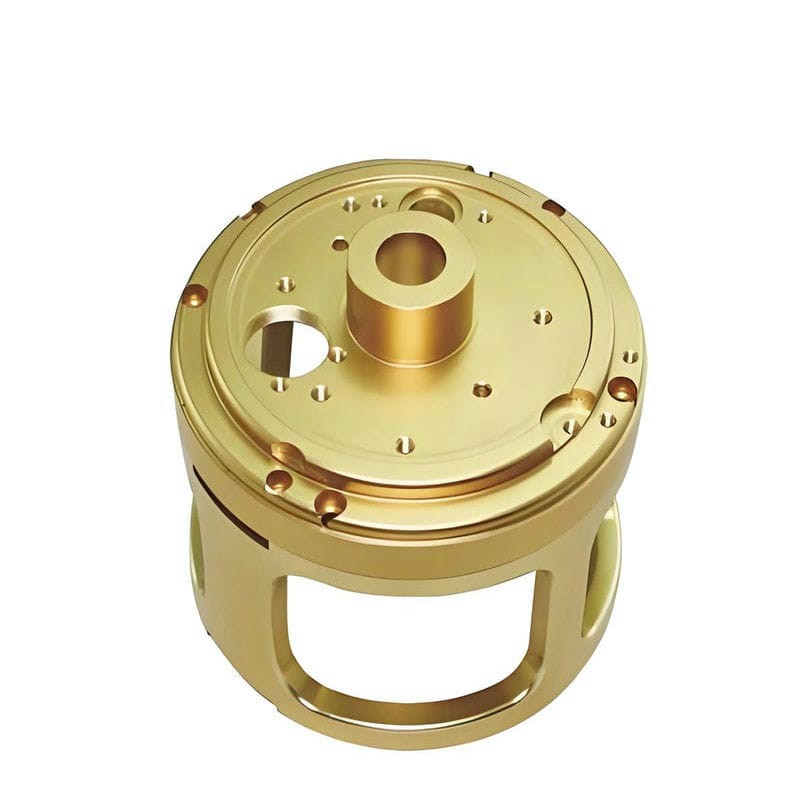

7. Sárgaréz CNC megmunkálás

Sárgaréz CNC megmunkálása CNC megmunkálás egy speciális formája, amelyet sárgarézből való alkatrészek előállítására használnak. A sárgaréz kiváló megmunkálhatósága, korrózióállósága és elektromos vezetőképessége miatt népszerű anyag a CNC megmunkáláshoz.

• Sárgaréz marás: A sárgaréz marást sárgaréz munkadarabok összetett formák és jellemzők létrehozására használják. Ez magában foglalja egy forgó vágószerszám használatát az anyag eltávolítására a munkadarabból. A sárgaréz marással olyan alkatrészeket lehet készíteni, mint a fogaskerekek, szelepek és szerelvények.
• Sárgaréz esztergálás: A sárgaréz esztergálást sárgaréz munkadarabok hengeres alakzatainak létrehozására használják. Ez magában foglalja a munkadarab elforgatását, miközben egy vágószerszám mozog a munkadarab felületén, hogy eltávolítsa az anyagot. A sárgaréz esztergálás segítségével olyan alkatrészeket lehet létrehozni, mint a tengelyek, csapok és perselyek.
• Sárgaréz fúrás: A sárgaréz fúrással lyukakat készítenek sárgaréz munkadarabokon. Ez magában foglalja egy forgó fúrószár használatát az anyag eltávolítására a munkadarabból. A sárgaréz fúrással olyan alkatrészeket lehet létrehozni, mint például elektromos csatlakozók és vízvezeték-szerelvények.

Összefoglalva, OEM CNC megmunkálási beszállítóként a CNC megmunkálási folyamatok széles skáláját kínáljuk ügyfeleink sokrétű igényeinek kielégítésére. Akár egyszerű alapformájú, akár összetett, szűk tűréssel és bonyolult geometriájú alkatrészre van szüksége, rendelkezünk azzal a szakértelemmel és felszereléssel, hogy az Ön specifikációinak megfelelő, kiváló minőségű alkatrészeket szállítsunk. Ha többet szeretne megtudni CNC megmunkálási szolgáltatásainkról, vagy van egy projektje, amelyet meg szeretne vitatni, forduljon hozzánk bizalommal. Várjuk, hogy együtt dolgozhassunk, hogy megvalósíthassuk ötleteit.

Hivatkozások

• "CNC megmunkálási kézikönyv", Peter Smid
• Rajesh Kumar Singh "Modern gyártási folyamatok".
• "Megmunkálási folyamatok és szerszámgépek", G. Boothroyd, WA Knight és JT Roth
